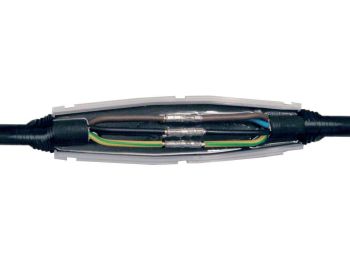

Verbindungsmuffen mit Gießharz Typ GA ohne Verbinder
Verbindungsmuffen mit Gießharz Typ GA ohne Verbinder
Gießharzmuffe Verbindungsmuffen mit Gießharz Typ GA ohne Verbinder, VE 1 Stk.
Anwendung
- Im Freien und im Erdreich, im Wasser und in Kabelschächten, in Innenräumen
Eigenschaften
- UV-beständig
- Gießharz und Formschale halogenfrei
- Längs- und querwasserdicht
- Formschalen aus schlagfestem Polypropylen
- Mit hydrolysebeständigem PUR-Gießharz Typ GA im 2-Kammer-Mischbeutel
- Kategorie L-OP-W und L-I nach IEC 60455-3-8
- System geprüft nach DIN EN 50393
- Einsetzbar im explosionsgefährdeten Bereich nach DIN EN 60079-14
Vorteile
- Für Kupfer- und Aluminiumleiter geeignet
- Schlanke Bauweise, geringer Platzbedarf
Verbindungsmuffen für Leitungen und Kunststoffkabel
| Kabel ø mm |
N(A)YY, N(A)2Y(2)Y Aderzahl, Querschnitt mm² |
NYY x 1,5 mm² |
Abmessungen L x H mm |
Artikel Nummer | Typ |
| 7 – 16 | 4 x 4 – 5 x 2,5 | 5 | 180 x 25 | 000 950 | GT 10 |
| 8 – 25 | 4 x 16 – 5 x 6 | 10 | 216 x 38 | 000 951 | GT 11 |
| 14 – 30 | 4 x 25 – 5 x 16 | 20 | 275 x 48 | 000 952 | GT 12 |
| 23 – 36 | 4 x 50 – 5 x 16 | 60 | 360 x 55 | 000 953 | GT 13 |
Technische Zeichnungen
 |
 |
| GT 10 bis GT 13 | GT 10 bis GT 13 |
Lieferumfang
- Gießharz Typ GA im transparenten Mischbeutel
- Formschale auf schlagfestem PP
- Distanzhalter und Deckel
- Trichter
- Dichtband
- Schutzhandschuhe
- Montageanweisung
Zubehör
- Pressverbinder
- Schraubverbinder
- Reinigungstücher Typ RT
- Kabelreiniger Typ KR
Hinweise
- Mischbeutel mit ausgehärtetem Gießharz kann als normaler Hausmüll entsorgt werden.
- Weitere Garnituren bis 4 x 300 mm² Typ GT 0 bis GT 8 auf folgenden Produktseiten.
- Mittelspannungs-Gießharz-Verbindungsmuffen sind im Mittelspannungskatalog aufgeführt.
| Durchmesser in mm | Kabel 14 – 30 mm, Kabel 23 – 36 mm, Kabel 7 – 16 mm, Kabel 8 – 25 mm |
|---|
